塑胶跑道标准图纸

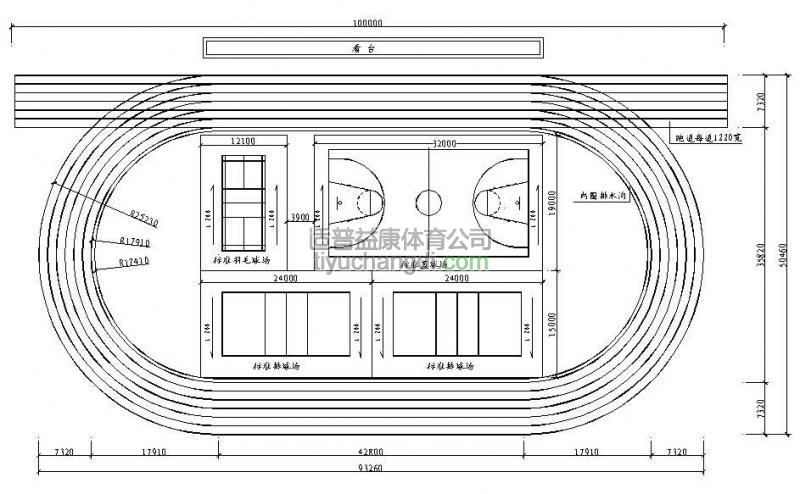

1、200米塑胶跑道标准图纸

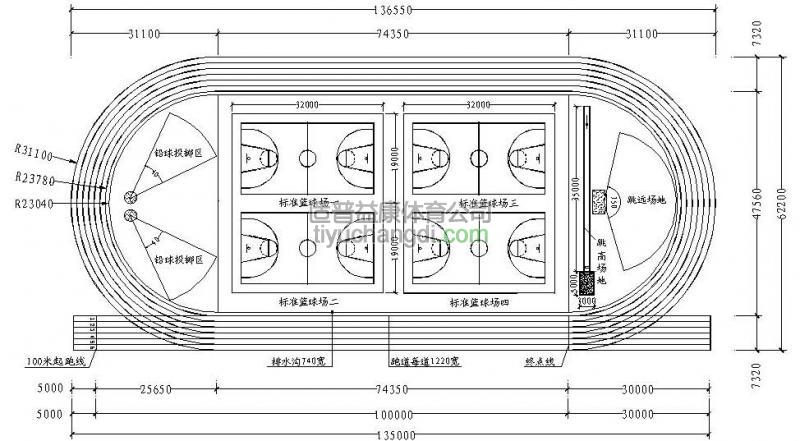

2、300米塑胶跑道标准图纸
3、400米塑胶跑道标准图纸
200米跑道平面图和300米、400米塑胶跑道标准图纸适普益康体育提供下载: 点击下载
1、200米(贰佰米)跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
2、300米(叁百米)标准跑道：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽1.22m，每边留有3m余地。（2）直道长=141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。（2）100m起点在第四分界线向后32.62m处。（3）100m跨栏跑起点同100m起点；各栏位根据栏间距直接在直道上丈量确定。（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。（5）200m起点在第二分界线向前的直道上。第一分道起点在第二分界线前17.38m处。各分道的前伸数是一个弯道的前伸数。各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同（图2）。（6）男、女200m跨栏跑起点同200m跑的起点。（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。其前伸数与标准田径场的400m跑的前伸数相同。（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。
不分道起跑的起点线是一条弧线。其弧形圆心在第三分界线上离跑道内沿30cm处，以50m为半径，向外画弧交跑道外沿内侧即是，全程跑两圈再加上200m。（9）1500m、3000m起跑点：该两项是不分道起跑，起跑线为弧形，是按渐开线原理画弧形作起跑线。（10）5000m起点与800m跑不分道起跑线画法相同。（11）4×100m接力跑起点、接力区：起点与400m跑相同。各接力区的位置可通过放射式丈量法来确定。（12）4×400m接力起点、接力区：第一分道的起点在100m跑起点，各分道起点的前伸数是三个弯道的前伸数加切入差。全程跑5圈，再加100m。各分道运动员跑完三个弯道后，再抢道切入里道，抢道标志线在第二分界线前。第一接力区在第一分界线前；第二接力区在200m起点前后各10m范围内（公共接力区）；第三接力区在第四分界线后的弯道上。非标准田径场地，除了半圆式之外，还有长方形和四方形等其他形式的田径场。
3、标准跑道全长400米，是指最内圈跑道的长度，而且知道最内圈的半径为36米，所以只需先求出最内圈跑道的两个半圆弯道的周长和，然后用400米减去两个弯道的周长和，就得到直道的长。400-3.14×36×2≈174米 174÷2=87 米
第四跑道的全长由第四圈的两个半圆弯道的和再加上两条直道的和得到，前面面已经知道了直道的长度是：87米，
所以第4跑道的全长是：87米×2+2×3.14×(36+1.2×3) ≈423米
第一道 87米×2+2×3.14×(36+1.2×0) ＝400米
第二道 87米×2+2×3.14×(36+1.2×1) ≈408米
第三道 87米×2+2×3.14×(36+1.2×2) ＝415米
第四道 87米×2+2×3.14×(36+1.2×3) ≈423米
第五道 87米×2+2×3.14×(36+1.2×4) ≈430米
第六道 87米×2+2×3.14×(36+1.2×5) ≈438米
第七道 87米×2+2×3.14×(36+1.2×6) ≈445米
第八道 87米×2+2×3.14×(36+1.2×7) ≈453米
国际田联田径场地设施标准手册规定标准的体育跑道内圈周长400米，其中弯道半径应为36.5米，直道要沿南北方向避免太阳位置低时的炫目影响。弯道应有8条跑道，每条跑道宽为1.22米，直道有10条跑道。跑道内侧安全区域不少于1米，外侧最好也有1米的安全区，起跑区最少3米，冲刺缓冲段至少17米。跑道左右倾斜度最大不得超过1:1000，跑的方向上的向下倾斜度不得超过1:1000。
跑道与分道
标准跑道全长为400米，应由两个平行的直道和两个半径相等的弯道组成。除草地跑道外，跑道内侧应用适宜材料制成的突沿加以分界。突沿高约5厘米，宽至少5厘米。如因举行田赛项目比赛而需临时移动突沿的一部分，应用5厘米宽的白线标出原突沿位置并放置塑料锥形物或小旗，其高度至少20厘米，间隔至多4米。本条款同样适用于障碍赛跑中运动员从主跑道转向跨越水池所跑的那部分跑道。对于没有突沿的草地跑道，应用5厘米宽的线条标出跑道内沿，还应以5米间隔设置小旗。为防止运动员踩线，应将小旗放在线上，向场内倾斜，与地面成60度角。小旗规格约25X20厘米、旗杆长45厘米最为适宜。
