网球场地基结构施工方案及球场平面效果图

2010-11-29 18:02:04  来源:网球场效果图  字号:【    】  浏览:1616

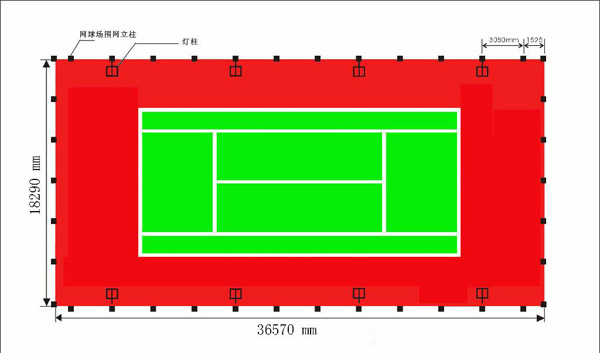

网球场平面图

网球场平面效果图大图下载 点击下载





一、网球场的地基基础结构:
聚氨酯塑胶网球场的地基结构包括、垫层、沥青层、排水系统、场地周围挡网、灯光球场的灯柱、中心网网柱、网的预埋件等。

1、沥青混凝土应符合如下质量标准及外观:
A、沥青混凝土应符合如下质量要求:
稳定度:>700 R20:25kg/cm2 R50:10kg/cm2
热稳定系数:≤3.5 体胀率:≤1.5 体吸收率:6-10%
整个基础必须稳定,无断裂、沉陷,沥青面层平整,无推挤及明显的碾压轮迹,炒油均匀无油疾、油污;
B、平整度:沥青面层平整度达到+2.4mm/3m;
C、坡度:场地一侧边线向另一侧边线的排水坡度为4‰。

2、材料:
A、沥青:沥青不含水,加热至180℃时不得起泡,应达到:
针入度(25℃,100g,5秒):65:延伸度(15℃):>100:软化点(℃):>50。
B、人工级配碎石:M-40。

二、网球场的设计、施工要求:
室外网球场应选择在阳光充足、周围无烟尘和有害气体污染的地方,不要在低洼处修建,以免雨水积水,影响使用。室内外场地纵轴应取南北方向,偏差在5º –15º之间。
聚氨酯塑胶网球场应平整主辅场地红绿色泽分明、鲜艳,白线条清晰、平直视觉舒适。场地边线向另一侧边线的排水坡度为4‰,高程为7厘米,摩擦层均匀耐磨,便于跑动,使球的飞行方向正常。摩擦层与地面粘结牢固,硬度不受气温影响,不起泡,不断裂。球回弹高度在1.436-1.473m之间。
